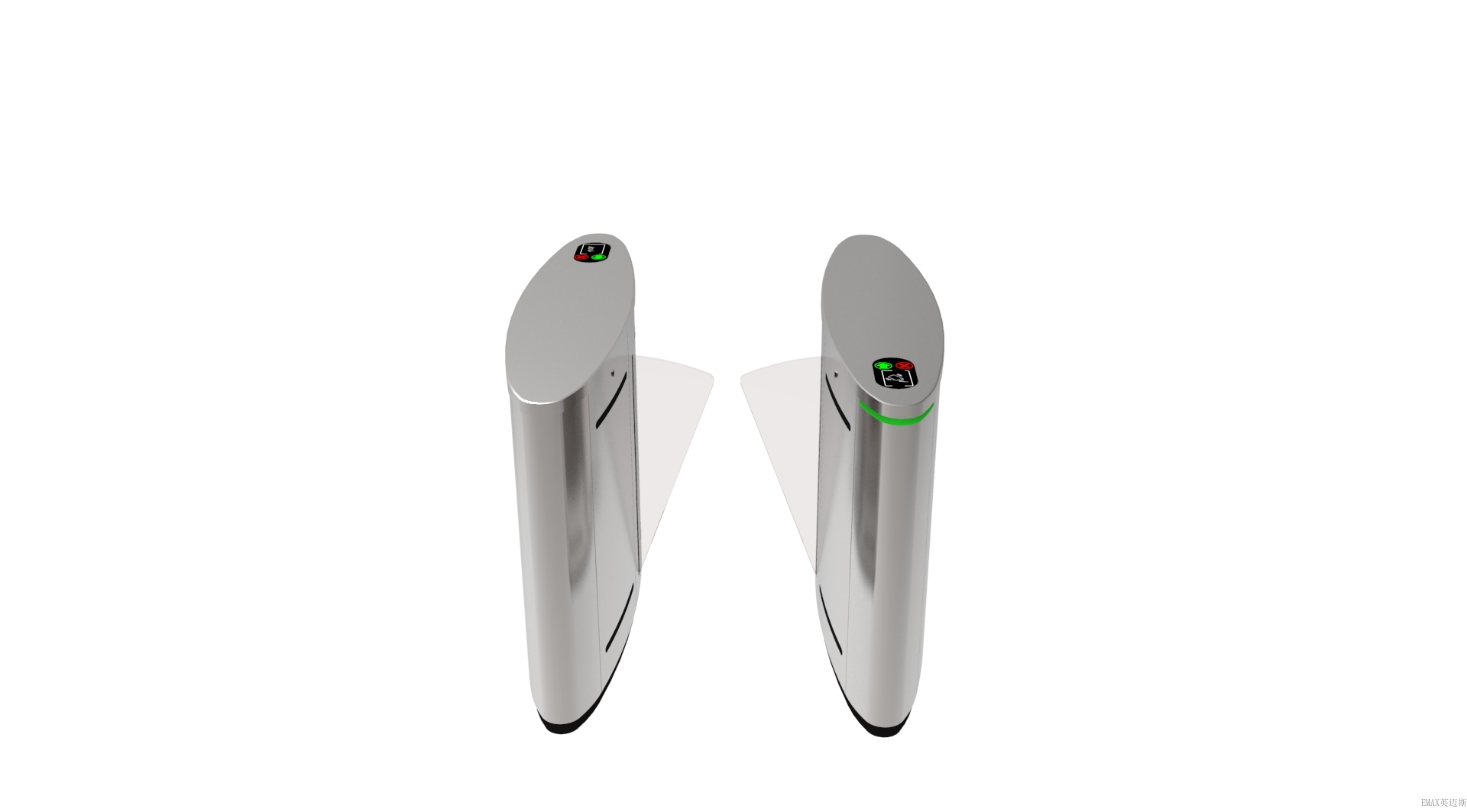

EMAX翼閘，為通道管理設備之一，主要用于人行通道管理；具有快速打開、安全、方便等特點，是行人高頻率出入通道的理想管理疏導設備；現已廣泛應用于機場、地鐵站、車站、碼頭、景點、公園、單位人行通道等，可以配合智能卡實現脫機型售票管理系統功能、形成人員進出的無人值守管理。
應用范圍：
旅游風景區、游樂園 、電影院
智能樓宇、政府大樓 工業設施
車站、機場
高檔小區會所
圖書館、學校
功能特點：
材質：國標304不銹鋼原廠拉絲，厚1.5mm，門葉采用透明亞克力擋板；
工藝：箱體激光切割加工，整體精焊，精磨工藝；
控制：控制器智能勸阻、精準定位，斷電自動開閘，多種通行控制模式功能；
電機：行星減速電機，最低無故障運行300萬次；
顯示：雙向LED通道狀態顯示，指引行人正確、快捷通行；
報警：多組紅外傳感器智能檢測，故障、非法闖入、反向逆行及防尾隨報警功能；
接口：標準接口便于集成各種身份識別系統，實現門禁、訪客、考勤、檢票等功能。
技術參數：
1.箱體尺寸：1405x340x1000mm
2.解鎖時間：0.2S
3.通行速度：≤35人/分
4.通道寬度：≤550mm
5.輸入電壓：220V，50HZ
6.驅動電壓：DC24±10％
7.無故障率：≥300萬次
8.電機功率：30W
9.開閘信號：12V干接點
10.凈重：單機芯85kg, 雙機芯115kg
11.環境溫度：-25℃~+70℃
12.相對濕度：5％～90％
設備安裝：
1)準備好安裝設備的工具(錘鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線嵌)并根據裝箱清單清點配件;
2)明確系統組成和工作方式后，進行整體規劃，準備開始安裝;
3)整好安裝設備的地基基面后，把設備排列放好;
4)定好孔位后，鉆好孔，并預埋M12的地腳螺栓或膨脹螺栓;
5)將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋好相應的位置;
6)將各機箱分別搬到相應的安裝位，先逐個對準地腳螺栓位;
7)檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作;
8)打開機箱門，選其中一臺設備作為參考基準(最好選中間一臺作為參考基準)，將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母;
9)打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準設備，預緊螺母;若有多臺需安裝以此類推;
10)參考接線圖，將電源線、控制線接好【閘機本身元器件連接控制板已經接好，只需找到帶線路板主機和相對應的通道副機---(有雙機芯的閘機可根據馬達等元器件是否組成同一通道來確定)】，用0.5MM聯機線(條件有限可用網線代替，但需使用雙股線)在接線柱(黑色柱子上有銅色螺絲)從上往下依次連接(導通為一體),根據現場需要然后在閘機板上SW1(進向開門)，SW2(出向開門)處接入無源開閘信號線各兩根，并接好系統保護地線;
11)待狀態檢查和功能調試合格后，再擰緊地腳螺母。
12)調試前準備：根據接線圖檢查電路接線,檢查電源接線及整個設備的其它接線正確.確認無誤后方可上電調試;（設備的保護地一定要可靠接地，否則不允許使用。）
